Подробная информация о продукте:
Оплата и доставка Условия:
|
Уровень эффективности: | IE3 | размер рамки: | Рамка литого железа H180~355 |
---|---|---|---|
Ряд выхода: | 15~315KW | Монтаж: | IMV1 /IM3011 |
Высокий свет: | мотор 3 участков одновременный,электрический двигатель высокого числа оборотов |

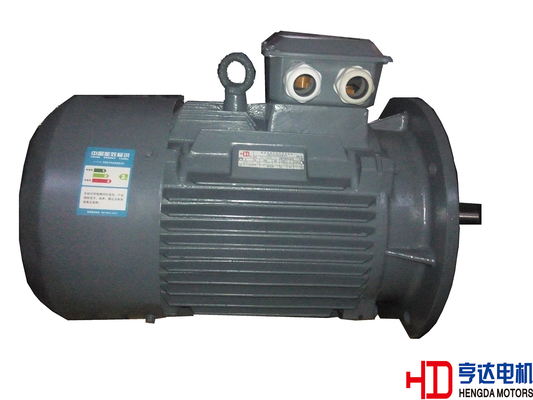

30HP/40HP переменная скорость 15KW электрического двигателя низшего напряжения 3 участков - 315KW
Описание:
Асинхронный двигатель высокой эффективности серии YE2 трехфазный развитие основанное на моторе серии YP2 пока принимая во внимание требование для сбережений энергии вокруг мира. Установка, подшипники, терминальная коробка, размеры установки как эти же как серии YP2. Но свой средний коэффициент полезного действия 2.55%higher чем мотор серии YP2.
Согласно стандарту IEC стандартному и китайскому выхода по энергии глубокомысленно, эта серия достигает интернационально общий уровень предохранения (IP55) и тип изоляции (изоляция f и повышение температуры b). Похваляйтесь несколько характеристик как структуры высокой эффективности, высокого начиная вращающего момента, малошумной, более надежной и хорошего возникновения.
Примите охлаждая метод IC411 которое созрето в охлаждать и тепловыделении.
Наша компания проходила аттестацию ISO9001 и следовать своим требованиям от приказывать, развитие, изготовление, осмотр к сбываниям обслуживайте строго.
Применения:
Их можно широко использовать для управлять различными общими машинами и оборудованиями как компрессоры, вентиляторы, водяные помпы, тканье и дробилки. Furthermore они могут действовать как основной мотор в относительно строгих условиях включая петролеум, химикат, фармацевтическое и горнодобывающие промышленности.
Окружающий |
|
Диапазон температур: |
-15~40℃ |
Окружающяя влажность: |
90%less чем относительная влажность |
Высота: |
меньш чем 1000m над уровнем моря |
Окружающее состояние: |
отсутствие газа колкости, отсутствие пыли, отсутствие тяжелого умственного загрязнения, отсутствие пламени, отсутствие кристаллизации соли |
Сила поставкы: |
|
Переменная величина напряжения тока |
±5% |
переменная величина частоты |
Напряжение тока зернокомбайна ±2% и переменная величина частоты: ±5% |
Стандартная характеристика: |
|
Стандартный |
IEC |
Участок |
Трехфазный |
Защитите характеристику |
Совершенно закрытый |
Напряжение тока |
380V |
Частота |
50HZ |
Поляк |
2,4,6 |
Тип предохранения |
IP55 |
Изоляция |
F/B |
Охлаждать |
IC411 |
Обязанность |
S1 |
Соединение |
Тип «y» для 3kW и вниз, тип «d» для 4kW и вверх |
Термометрия |
Опционный |
Аттестация |
CCC, CE, ISO9001 |
Специальные моторы можно конструировать согласно требованиям к клиентов |
Смазывать период
Смазывать тип |
Размер рамки |
Poles |
Жизнь тавота/интервал Relubrication (до CT40℃) |
Prelubricated |
H180~280 |
2 |
20000 h |
4,6 |
40000 h |
||
Regreasing |
H315~355 |
2 |
30000 h |
4,6 |
60000 h |
Расклассифицированная сила
Тип мотора |
2 полюс /3000 rpm |
4 полюс /1500 rpm |
6pole /1000 rpm |
|||
kW |
HP |
kW |
HP |
kW |
HP |
|
YE3-180M |
22 |
30 |
18,5 |
25 |
|
|
YE3-180L |
|
|
22 |
30 |
15 |
20 |
YE3-200L1 |
30 |
40 |
30 |
40 |
18,5 |
25 |
YE3-200L2 |
37 |
50 |
|
|
22 |
30 |
YE3-225S |
|
|
37 |
50 |
|
|
YE3-225M |
45 |
60 |
45 |
60 |
30 |
40 |
YE3-250M |
55 |
75 |
55 |
75 |
37 |
50 |
YE3-280S |
75 |
100 |
75 |
100 |
45 |
60 |
YE3-280M |
90 |
125 |
90 |
125 |
55 |
75 |
YE3-315S |
110 |
150 |
110 |
150 |
75 |
100 |
YE3-315M |
132 |
180 |
132 |
180 |
90 |
125 |
YE3-315L1 |
160 |
215 |
160 |
215 |
110 |
150 |
YE3-315L2 |
200 |
270 |
200 |
270 |
132 |
180 |
YE3-355M |
250 |
340 |
250 |
340 |
160 |
215 |
|
|
|
|
200 |
270 |
|
YE3-355L |
315 |
420 |
315 |
420 |
250 |
340 |
IM установка V1 и общие размеры (mm)
Размер рамки |
Поляк |
Размеры установки (mm) |
Общие размеры (mm) |
||||||||||||
D |
E |
F |
G |
M |
N |
P |
R |
S |
T |
AC |
ОБЪЯВЛЕНИЕ |
HF |
L |
||
180M |
2,4,6 |
48 |
110 |
14 |
42,5 |
300 |
250 |
350 |
0 |
4-¢18.5 |
5 |
380 |
310 |
500 |
800 |
180L |
2,4,6 |
48 |
110 |
14 |
42,5 |
300 |
250 |
350 |
0 |
4-¢18.5 |
5 |
380 |
310 |
500 |
800 |
200L |
2,4,6 |
55 |
110 |
16 |
49 |
350 |
300 |
400 |
0 |
4-¢18.5 |
5 |
410 |
335 |
540 |
845 |
225S |
4 |
60 |
140 |
18 |
53 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
905 |
225M |
2 |
55 |
110 |
16 |
49 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
910 |
4,6 |
60 |
140 |
18 |
53 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
940 |
|
250M |
2 |
60 |
140 |
18 |
53 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
490 |
380 |
630 |
1035 |
4,6 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
490 |
380 |
630 |
1035 |
|
280S |
2 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
4,6 |
75 |
140 |
20 |
67,5 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
|
280M |
2 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
4,6 |
75 |
140 |
20 |
67,5 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
|
315S |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1310 |
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1340 |
|
315M |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1425 |
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1450 |
|
315L |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1425 |
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1450 |
|
355M |
2 |
75 |
140 |
20 |
67,5 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1640 |
4,6 |
95 |
170 |
25 |
86 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1670 |
|
355L |
2 |
75 |
140 |
20 |
67,5 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1640 |
4,6 |
95 |
170 |
25 |
86 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1670 |
Примечание: R=Distance от фланца к плечу вала.
Терминальная коробка
Размер рамки |
Dia.of резьба (mm) |
X*Y*Z (mm) |
180 |
2-M36*2 |
150*160*105 |
200-225 |
2-M48*2 |
188*208*105 |
250-280 |
2-M64*2 |
216*251*120 |
315 |
2-M64*2 |
300*358*198 |
355 |
2-M72*2 |
300*380*200 |
